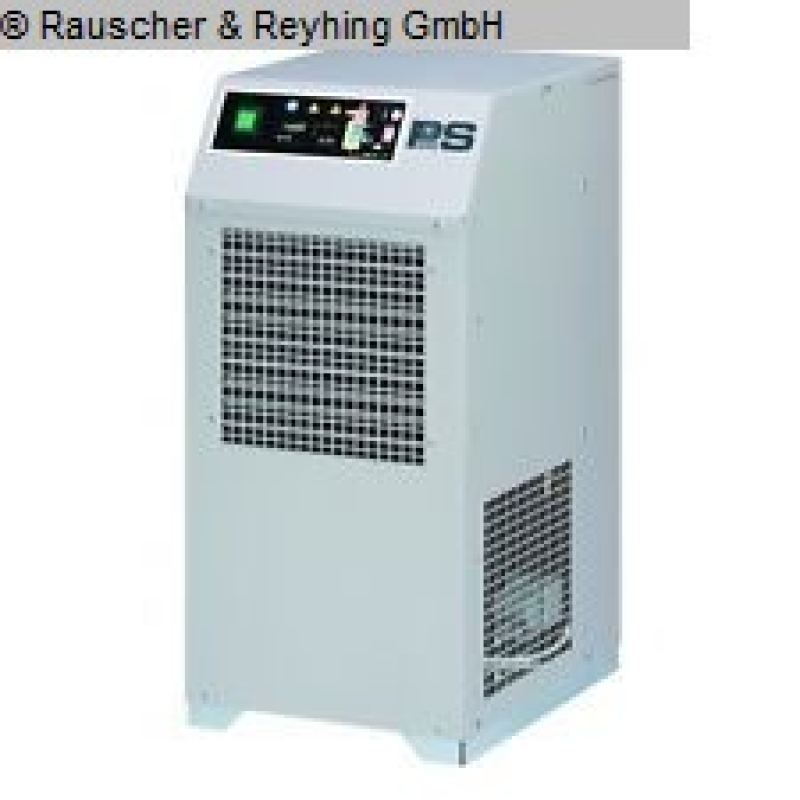

RENNER RKT 0050+

Funktionsprinzip Kälte-Drucklufttrockner für kleine bis mittlere Volumenströme

Die Druckluft wird zur Aufbereitung in den Kälte-Drucklufttrockner geführt und
im Luft-Luft-Wärmeaustauscher vorgekühlt. Diese Vorkühlung erfolgt im
Gegenstrom zur austretenden, abgekühlten Druckluft und arbeitet deshalb völlig
ohne zusätzlichen Energiebedarf. Die weitere Abkühlung auf den Drucktaupunkt
erfolgt im Kältemittel-Luft-Wärmeaustauscher, der durch einen
Kältemittelkreislauf gekühlt wird. Während des gesamten Kühlvorgangs fällt
Feuchtigkeit der Druckluft als Kondensat aus und wird automatisch abgeleitet.
Die aufbereitete Druckluft wird vor ihrem Austritt im Luft-Luft-Wärmeübertrager
durch die eintretende Druckluft wieder erwärmt. Die Kälteleistung wird durch
einen Heißgasregler kontrolliert um das Einfrieren des Wärmeaustauschers im
Teillastfall auszuschließen.

    Medium    Druckluft
    Drucktaupunkt    +3 °C (Leistung berechnet auf +5 °C)
    Mediumstemperatur     max +55 °C
    Umgebungstemperatur    min. +2 °C max. +45 °C
    Betriebsdruck    min. 2 bar (ü) / max. 16 bar (ü)
    Spannungsversorgung    230 V / 1 Ph / 50-60 Hz
    Schalldruckpegel     < 70 dB (A)
    Kältemittel    R134a
    Schutzklasse  IP20
    Konformitätserklärung    gem. 2006/42/EG Anhang II A

    - mit niveaugesteuertem Kondensatableiter
