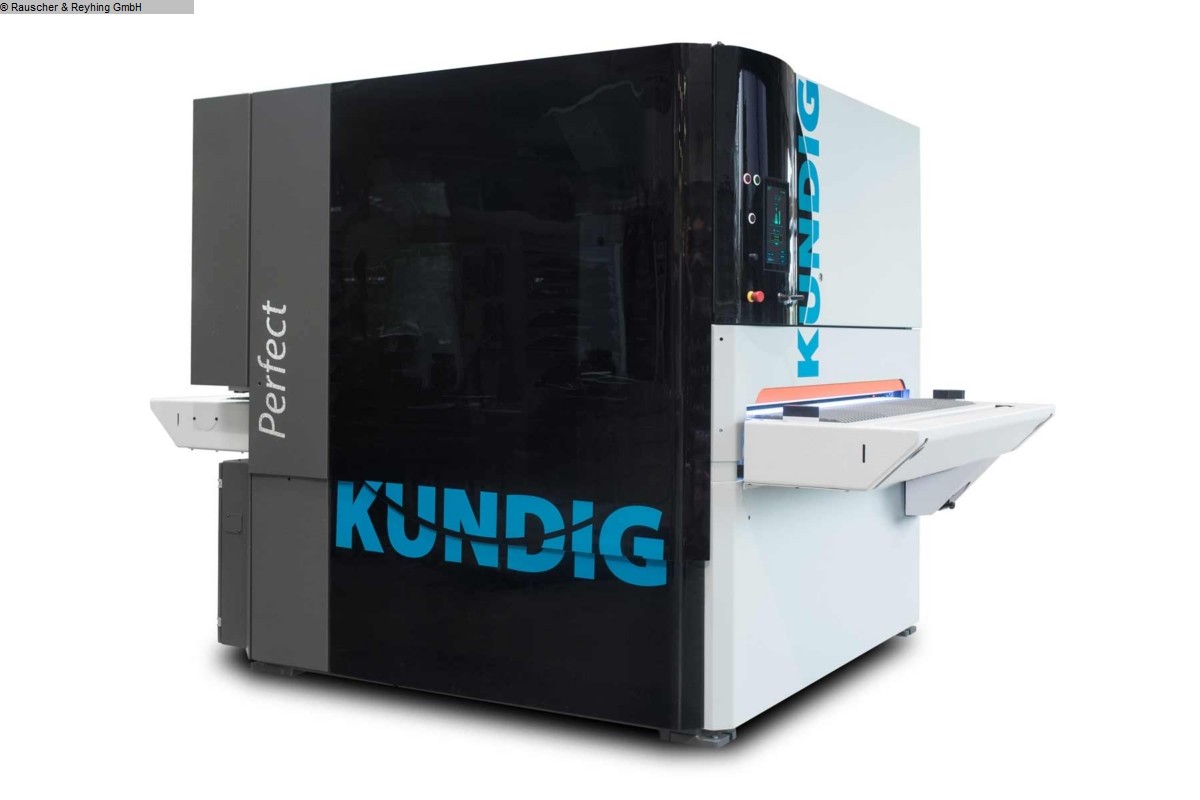

KÜNDIG Perfect-3 1350 REdXi-LL/Bs

XXXXXXXXXXXXXXXXXXXXXXXXX
Ausstellungsmaschine R+R
XXXXXXXXXXXXXXXXXXXXXXXXX

Perfect-3 1350 REdXi-LL/Bs # 6282

Perfect-3 1350 REdXi
W61) Strukturbürst-Agg. am Auslauf
B10) Bürste Mink segmentiert, Abralon
W63) 7,5 KW statt 5,5 KW Bürstmotor
C10) LED Beleuchtung
D14) Auslauftisch, ohne Einlegaplatte
AS3) Werkstückreinigung Luftschwert
mit 1,1 KW Gebläse

• Robuster 3-Breitband-Schleifautomatfür höchste Ansprüche
• Konstante Arbeitshöhe dank Oberteil-Verstellung
• Arbeitsbreite 1350 mm
• Durchlasshöhe max. 205 mm (bis 18.5 kW Hauptantriebsmotor)
• Schleifbandmass für «R» und «Ed-L»: 1350 x 2000 mm
• Schleifbandmass für «Xi-L»: 150 x 4700 mm
1. Einheit «R» Kontaktwalze
? gerillter Gummi-Kontaktwalze Härte 80 Sh
? Kontaktwalzen-Niveau stufenlos höhenverstellbar per Touch-Screen
? motorisches Heben/Senken der Kontaktwalze gemäss Aggregatswahl
? Erhöhte Schleifbandgeschwindigkeit
2. Einheit «Ed-L» Schleifkissen Diagonal
? Elektronisches Schleifkissen mit Segmentbreite 22 mm (schwenkbare
Spezialausführung), mit variablem Kantendruck, automatischer Druckregelung und
Abspeicherung der Schleifkissensegmente
? Stufenlos regelbare Schleifbandgeschwindigkeit (mit SPS-Abspeicherung)
? Zusätzlicher Schleifkissen-Einschub
• Hauptmotoren
? 1. Einheit: 18.5 kW (25 PS) / 400 V/50 Hz
? 2. Einheit: 11 kW(15 PS) / 400 V/50 Hz
? 3. Einheit: 16 kW (MPM) (22 PS) / 400 V/50 Hz
• Werkstückvorschub
? gewebeverstärkter Gummi-Transportteppich
? gummierte Teppich-Antriebswalze
? Motor: 2.2 kW (3 PS) / 400 V/50 Hz
? Geschwindigkeit: stufenlos 3 - 15 m/min

• Vakuumvorrichtung
? Auf Vorschubtisch
? zusätzliche Lochung des Transportteppichs über 200mm
? Vakuumgenerator: 2.2 kW (3 PS) / 400 V/50 Hz

PL-Nr. 405
3. Einheit «Xi-L» Querschliffeinheit im Maschinengestell
? Elektronisches Schleifkissen mit Segmentbreite 22 mm mit variablem
Kantendruck,
automatischer Druckregelung und Abspeicherung der Schleifkissensegmente
? durch Lamellenband abgestütztem Querschleifband
? Stufenlos regelbare Schleifbandgeschwindigkeit (mit SPS-Abspeicherung)
• Schleifbandreinigung
? Luftschwert zur Schleifbandreinigung der beiden Einheiten «Ed-L» und «Xi-L»
einsatzgesteuert, mit Absaugkanälen und angetrieben mit Gebläse 1.1 kW (1.5 PS)
400 V/50 Hz
• Druckelemente
? Einlauf: parallel federnde, geschliffene Stahldruckrolle ? 50 mm
? Zwischen Einheiten: gummierte Druckrolle ? 50 mm
? Auslauf: gummierte Druckrolle ? 50 mm

• Grundausstattung
? Motorische, feinregulierbare Höhenverstellung mit digitaler Anzeige
? Bandspannung, -steuerung und -oszillation pneumatisch, Pressluftverbrauch rd.
6 l/min.
? Optimale Sicherheit dank automatischem Sofortstopp mit Scheibenbremse bei
Bandriss etc.
? Ganze Elektroanlage mit Schützensteuerung; automatischer Stern-Dreieck-Anlauf
des
Hauptmotors, Motorschutz und Ampèremeter zur Überwachung der Spanabnahme
? Dickeneinstellautomatik über die ganze Arbeitsbreite
? Werkstücküberdickensicherung mit Vorschub-Sofortstopp und Abhebeautomatik
? Elektronische Kompensation der Schleifbandkorngrösse
? Stufenlose Regulierung der Spanabnahme
? Elektronische Vorschubregelung am Bedientableau, stufenlos 3 - 15 m/min.
? SPS-Steuerung/Programmierung mit Touch-Screen (Color) und TEACH-IN-
Abspeicherung
(auf Knopfdruck gemäss Schleifresultat, d. h. kein Eintippen erforderlich)
? Pneumatische Teppichlauf-Steuerung
? Werkstückauflage mit Rolle am Ein- und Auslauf
? ENORMATIC: Vollautomatisierte Schnelleinstellung und Vorschubauslösung
? eco*-Energiesparmodus
? Fehlerdiagnose
? Auftrags- und Betriebsstundenzähler, Quadratmeterzählung und Visualisierung
der
Bandabnutzung
? Hochwertiges, schwenkbares Plexiglas-Bedienfeld mit LAN und USB Anschluss
? 10’’ Touch-Screen mit Industry 4.0 Steuerung
? Vorbereitung für Klappensteuerung der Absaugung pro Aggregat

Artikelnummer

1314-38958
