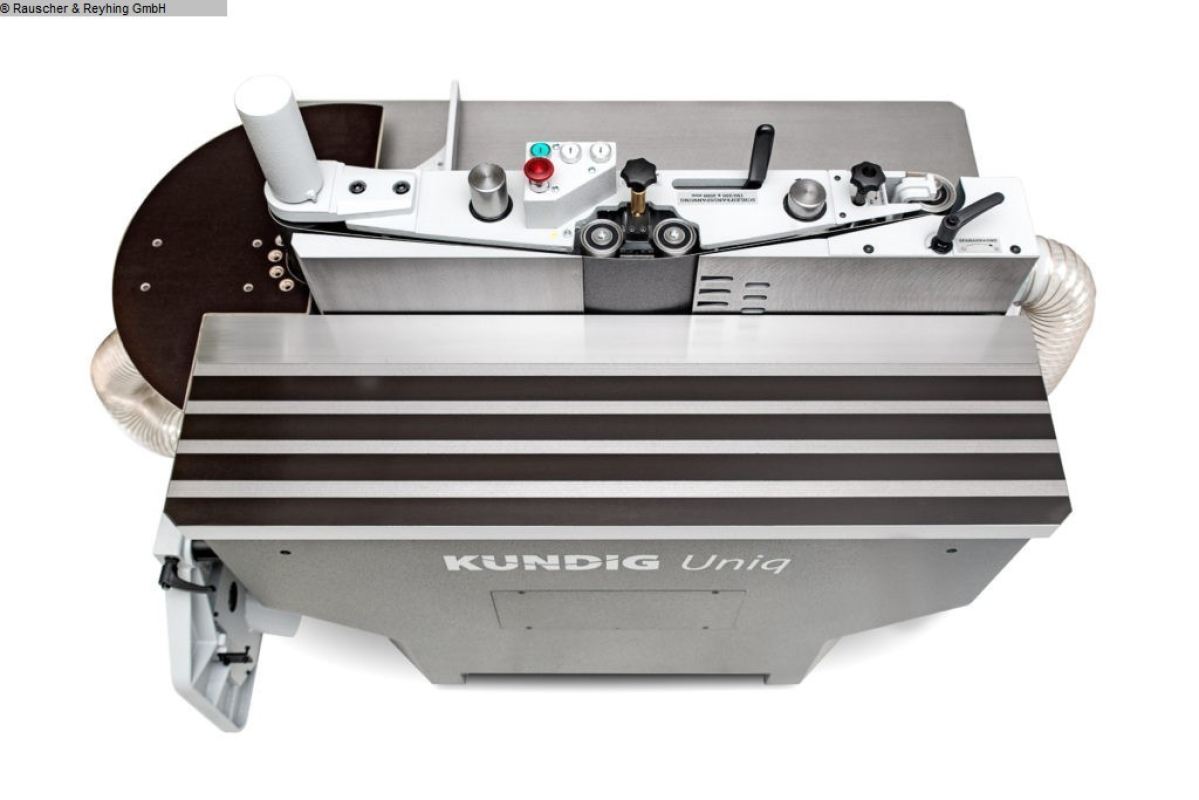

KÜNDIG Uniq

Mnr. 4505

Kantenschleifmaschine für Massivteile, Furnierkanten und Rundungen
mit Oszillation der ganzen Schleifeinheit und 4 Arbeitsmöglichkeiten
ohne Umstellung:

- auf der Massivschleifseite gegen die durchgehende,
  mit Gleitbelag versehene Schleifbandrückwand,
  Tisch 1180 x 325 mm inkl. Gehrungsanschlag mit Skala

- auf der Furnierschleifseite den 2 Anschlagplatten entlang
  (der Einlaufanschlag mit integrierten Absaugschlitzen und
  gemäss Spanabnahme nach Skala feinregulierbar) auf das
  elastische Schleifkissen (mitoszillierend für gleichmässige
  Nutzung des Grapfitbelages, inkl. Kornausgleichsverstellung
  und Bandzugsentlastung über 2 Umlenkrollen), Tisch 1180 x 325 mm

- auf der Stirnseite mit einem wahlweise schnell aufbaubarem
  Halbrundtisch (mit Bohrungen für die Staubabsaugung)
  gegen die gummierte Bandantriebswalze Dm. 90 mm,
  Auflagenradius 300 mm

- auf der Antriebswalze mit einem wahlweise schnell aufbaubaren
  Hilfstisch aus Guss (mit Bohrungen für die Staubabsaugung)
  400 x 500 mm auf oszilliertem Dorn für Verwendung von Schleif-
  walzen Dm. 25/30/40 und 45 x 100 mm für Aussen- und
  Innenrundungen, mit Schutzabdeckung für Dorn.

Bauart: Bewusst rubuster Maschinenständer mit schweren
Gusstischen, Schleifeinheit motorisch bis 120 mm höhenver-
stellbar sowie 45° neigbar ohne jegliche Tischverstellungen
(patentierte Konstruktion), Bandantriebsmotor 3 kW(4 PS),
400 V,/50 Hz, mit Motorschutzschalter, Extramotor für die
Bandoszillation, im Ständer integrierter Elektrokasten, konstante
Bandspannung mit Bandlängenausgleich, Bandlauf regulierbar,
Berührungsschutzblech, die Entstaubung über zwei Absaug-
hauben, flexible Rohre und eine gemeinsame innere Rohr-
leitung zum Anschluss-Stutzen mit Dm. 150 mm.
Vorbereitung für den Aufbau einer Konsole für einen Vorschub-
apparat, Aussparung im Maschinenständer für ein einfaches
Bewegen der Maschine mit Hand- oder Gabelstapler, Band-
breite 150 - 200 mm, Bandlänge 2000 mm, Arbeitshöhe 830 mm
(Maschinenschleiftisch) resp. 900 mm (Furnierschleiftisch),
Nettogewicht 460 kg, Standfläche 1150 x 800 mm

• HILFSTISCH AN BANDANTRIEBSWALZE
  - HALBRUNDTISCH AN BANDANTRIEBSWALZE

Lieferung ab Werk
