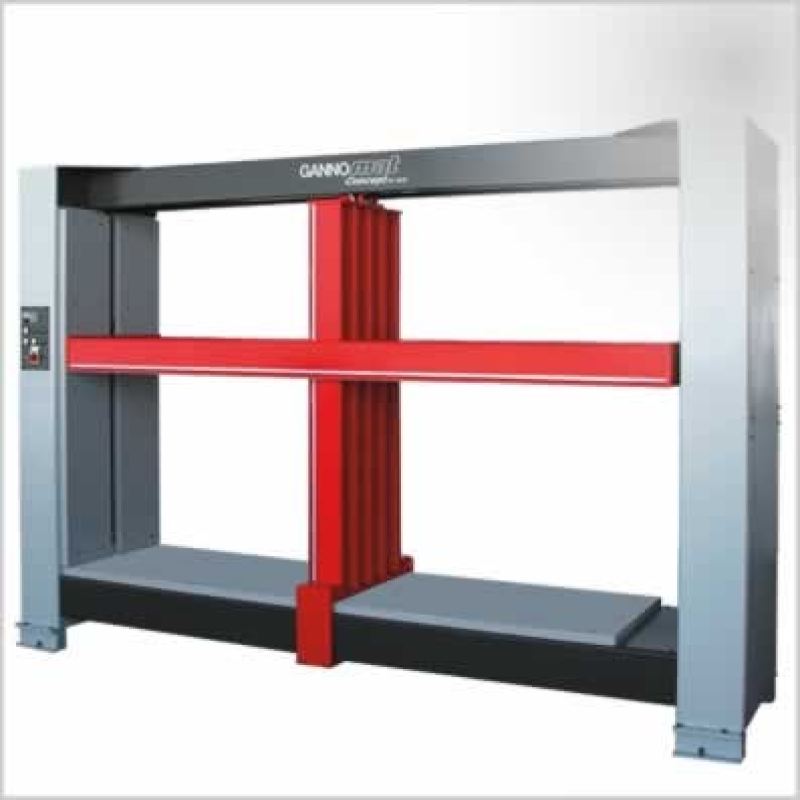

GANNER Concept 70 Eco Eilgang

- Stabiler, verwindungsfreier Rahmen aus Stahl, in Schweiß- und
  Schraubkonstruktion
- Lamellen-Pressbalken OBEN mit 6 Elementen, Lamellen-Pressbalken SEITLICH mit
  5 Elementen
- Lamellen-Pressbalken mit praxisbewährtem Toleranzausgleich (System Ganner)
  für dicht verpresste Korpusverbindungen
- Gegendruckflächen (Seitendruckwand, Boden) sind 38 mm starke, beschichtete,
  durchgehende Auflageplatten
- Durchgehend Pressfläche mit Höhe 95 mm am Vertikal-Pressbalken unten
- Elektromotorische Verstellung der beiden Pressbalken über
  Präzisions-Trapezgewindespindeln
- Die Presskraft der Pressbalken ist durch 2 Potentiometer stufenlos
  elektronisch eingestellt und über
  Frequenzumformer geregelt, daher ist die Presskraft-Regelung absolut
  verschleißfrei
- Presskraft für Horizontal-Pressbalken min. 500 daN (kg) bis stufenlos max.
  2200 daN (kg)
- Presskraft für Vertikal-Pressbalken     min. 300 daN (kg) bis stufenlos max.
  2200 daN (kg)
- Press- und Verstellgeschwindigkeit der Pressbalken mit Feinpositionierung,
  über 3-Stufen-Wahlschalter 5 / 10 / 25 mm/Sekunde
- Einfachste Bedienung über 6 getrennte Drucktaster, 8 Bewegungsabläufe sind
  über Steuerung wählbar
- Frei einstellbare Presszeitvorwahl mit Öffnungsautomatik 0-30 min
  (umschaltbar auf Sekunden oder Stunden)
- Arbeitshöhe/Beschickungshöhe:   300 mm
- Arbeitsabmessungen: Länge min: 150 mm, max: 2500 mm
  Höhe   min: 150 mm, max: 1400 mm
  Tiefe: 700 mm
Elektrischer Anschluss:    400V, 3Ph, 50Hz (3,2 kVA, 16 A)

EILGANG-VERFAHRGESCHWINDIGKEIT für schnelles Positionieren des Pressbalkens
gesteuert über automatische Werkstückerkennung, mit Sensoren in den Pressbalken
Pressgeschwindigkeit 5/10/25 mm Sek. und Eilgangverfahrgeschwindigkeit 50 mm
Sek. Die Sensoren können abgeschaltet werden für die Verpressung von
Sonderteilen



Artikelnummer

1314-38963
