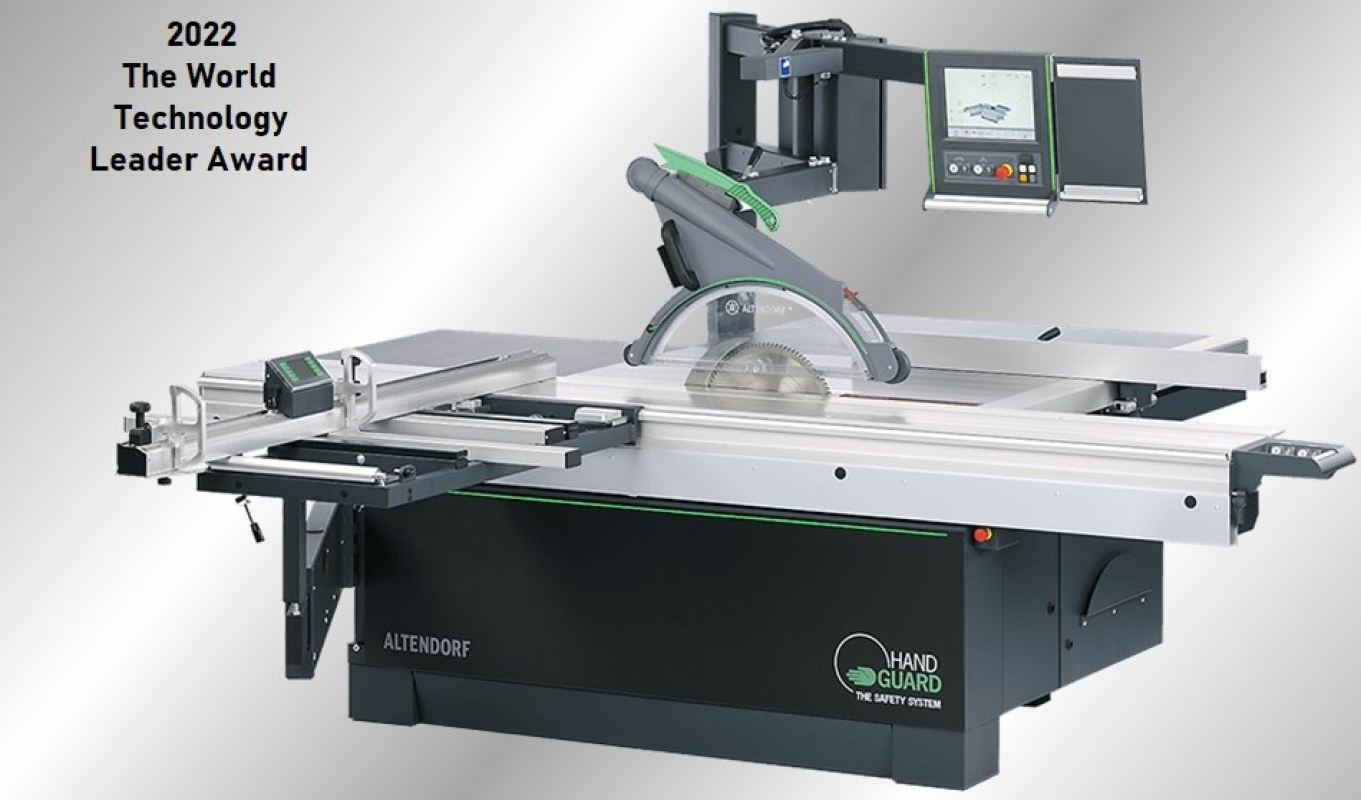

ALTENDORF Formatkreissäge Handguard Twinflex

Produktinformationen "Altendorf Hand Guard TwinFlex Formatkreissäge"
Grundausstattung
- Elektromotorische Höhen- und Schwenkverstellung 0 - 46°
für das Hauptsägeblatt mit automatischer Korrektur der
Schnitthöhe bei Schwenkung des Sägeaggregats
- Steuerung in Augenhöhe, schwenkbar
- Doppelrollwagen, Wagenlänge 3.000 mm
- Tischverlängerung 840 mm
- Parallelanschlag, manuelle Verstellung, einstellbar über
Maßskala, inkl. manueller Feineinstellung,
Schnittbreite 1.000 mm
- Winkelanschlag mit fester 90° Position,
manuell einstellbar über Maßskala bis 3.200 mm
- Sägeblattüberstand max. 150 mm, max. Sägeblatt-
durchmesser 450 mm
- Antriebsleistung 5,5 kW (7,5 PS) mit drei Drehzahlen
(3/4/5000 U/min)
- Werkzeugspannsystem AKE für das Hauptsägeblatt
- Maschinenhöhe 91 cm

Steuerung ElmoDrive
- 12"-Touchscreen
- Elektromotorische Höhen- und Schwenkverstellung, auch beidseitig
(+/- 46°) *, für das Hauptsägeblatt mit automatischer
Höhenkorrektur und digitalen Anzeigen
- Elektromotorische Verstellung des Parallelanschlags *
- Elektromotorische Verstellung des Winkelanschlags mit einer
verfahrbaren Achse*
- Automatische Maßkorrektur am Parallelanschlag und Winkelanschlag
bei Schwenkung des Sägeaggregats
- Digitale Drehzahlanzeige bzw. stufenlose Drehzahlregelung (VARIO) *
- Elektromotorische Verstellung des Vorritzaggregats, 2 oder 3
Achsen *
- Stufenlose Feinsteuerung der Achsen über +/- Tasten *
- Ansteuerung der Vakuumspannung im Doppelrollwagen *
- Einfaches Eichen der Achsen
- Maschinendiagnose
- Betriebsstundenzähler
- USB-Schnittstelle
- Aufruf der letzten Maßeingabe (Back-Funktion)
- Automatische Umrechnung von Spitzmaß auf Stumpfmaß am
Parallelanschlag und Winkelanschlag unter Berücksichtigung der
Materialstärke und des Schwenkwinkels
- Schifterschnittfunktion mit automatischer Ermittlung fehlender
Winkel bzw. Maße
- Erweiterte Werkzeugverwaltung
- Speicherung der Vorritzposition (3-Achs-Vorritzer)*
- Hinterlegung der Stammblattstärke und Schnittbreite des
Hauptwerkzeugs
- Hinterlegung der Drehzahl des Hauptwerkzeugs
- Max. 100 speicherbare Werkzeuge
- Zusatzfunktionen
- Nuten: mit automatischer schrittweiser Positionierung des
Parallelanschlags bis zur Fertigstellung der Nut
- Kettenmaßfunktion: Schnittfolgen mit identischer Distanz am
Parallelanschlag, beidseitig zum Sägeblatt errechnet
- Winkelschnitt: Durch Abtrennen des Übermaßes wird nach Eingabe
des Kantenwinkels das gewünschte Fertigmaß erzeugt
- Taschenrechnerfunktion mit Ergebnisübertragung auf die Achsen
- Geometrische Formen mit automatischer Ermittlung fehlender Winkel
bzw. Maße
- Falsche Gehrungen mit automatischer Ermittlung fehlender Winkel
bzw. Maße
- Schnittstelle für die Anbindung an einen PC, z. B. für
Zuschnittoptimierungs-Programme*
- 9999 speicherbare Schnittprogramme

* optionales Zubehör

Anschluss der Staubabsaugung

Absaugung oben Ø = 80 mm
Absaugung unten Ø = 120 mm
Unterdruck 1 200 Pa bei Ansauggesamtanschluß, Ø = 140 mm
Luftverbrauch Vmin = 1.110 m³/h bei 20 m/sec

TwinFlex Grundmaschine inkl.:
DRW 3000 mm
VARIO 5 kW (6,8 PS)
Winkel-Gehrungsanschlag DIGIT LD
CNC-Parallelanschlag 1000 mm
Ein-/Aus-Schalter am Doppelrollwagen
Vorlagenhalter
